Discentes, deverá ser entregue, até as 23:59h do dia 21 de dezembro de 2022 (quarta-feira), o seguinte material:
- Plantas baixas de todos os pavimentos da edificação. Esses desenhos, apresentados em escala 1:50, deverão ser identificados, e conter cotas, nomes dos ambientes, áreas, níveis, especificações de acabamento internos, e dimensionamento de vãos, além das linhas de corte e setas de identificação de fachadas;
- Plantas baixas com layout de todos os pavimentos da edificação. Esses desenhos, apresentados em escala 1:50, deverão ser identificados, e conter os nomes dos ambientes, além das linhas de corte e setas de identificação de fachadas;
- Três (3) cortes, passando em pontos nos quais se elucide a solução projetual, sendo um deles obrigatoriamente na escada. Esses desenhos, apresentados em escala 1:50, deverão ser identificados, e conter cotas, nomes dos ambientes e níveis, especificação de elementos construtivos relevantes, além das linhas de corte;
- Quatro (4) fachadas. Esses desenhos, apresentados em escala 1:50, deverão ser identificados, e conter as indicações das fachadas, e as especificações dos elementos e acabamentos externos, além das linhas de corte;
- Planta de cobertura. Esse desenho, apresentado em escala 1:50, deverá ser identificado, e conter cotas, especificações de tipos de telhas e demais elementos construtivos relevantes, além das linhas de corte e setas de identificação de fachadas;
- Planta de estrutura de sustentação da cobertura. Esse desenho, apresentado em escala 1:50, deverá ser identificado, e conter cotas, especificações das principais peças estruturais e demais elementos construtivos relevantes, além das linhas de corte e setas de identificação de fachadas;
- Planta de locação da edificação, apresentada em escala 1:200, mostrando a planta baixa do pavimento térreo, contendo informações quanto ao posicionamento cotado do prédio no lote, representando-se caminhamentos, estacionamentos e áreas verdes;
- Planta de situação, apresentada em escala de livre escolha, contendo o posicionamento do lote na malha urbana juntamente com sua orientação;
- Modelo eletrônico 3D da edificação, contendo os principais elementos constituintes (lote integral, sistema viário lindeiro, caminhamentos, estacionamentos e áreas verdes, pisos, paredes externas, portas e janelas, além dos planos da cobertura e sua estrutura de sustentação).
Todos os desenhos deverão estar em pranchas técnicas, constituídas de margem e legenda.
O trabalho deverá ser entregue por e-mail, em mídia digital, com as pranchas integrando um arquivo único de formato PDF, e o modelo eletrônico 3D em arquivo de formato SKP (tamanho máximo 10 MB). Todos os nomes dos arquivos deverão, obrigatoriamente, constituir-se do nome dos discentes.

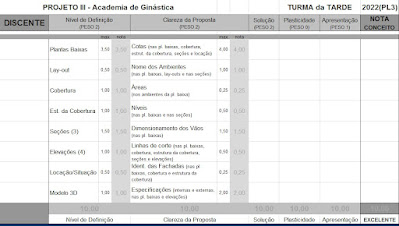

O trabalho será avaliado conforme os itens da planilha abaixo.
